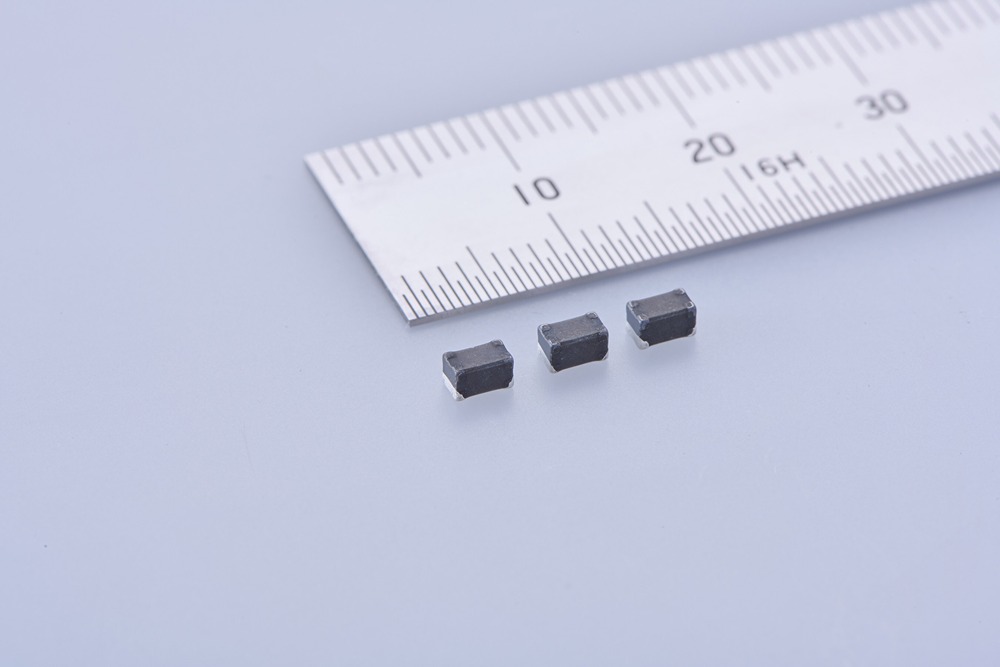

Os indutores da série LCQPB são compatíveis com AEC-Q200, e a ampla gama permite um alto grau de liberdade no design.
Taiyo Yuden Co., Ltd. Comercializou a nova série LCQPB de indutores de potência de ferrite com enrolamento de arame, que possuem qualificação AEC-Q200 para componentes passivos automotivos.
Os indutores de potência da série LCQPB são projetados para uso como bobinas de estrangulamento e filtros de ruído nos conversores DC-DC em circuitos de potência para sistemas de corpo e de informação automotivos.
Taiyo Yuden lançou anteriormente a série LCEN e a série LCCN de indutores de potência metálica feitos de substâncias magnéticas metálicas para aplicação de automóveis e a série LCXN e a série LCXH de indutores de potência de ferrita. A estes, adicionamos a nova série LCQPB para oferecer aos nossos clientes mais opções por substância e estrutura e um alto grau de liberdade no design.
Os indutores da série LCQPB foram fabricados por nossa subsidiária no exterior, Taiyo Yuden Filipinas (Cidade de Lapulapu, Cebu) desde março de 2025. As amostras estão disponíveis para 50 ienes por unidade.
Antecedentes tecnológicos
Os avanços que vimos nos últimos anos em controles eletrônicos em veículos, como tipificados pelas unidades do ADAS, levaram a um maior número de circuitos de fonte de alimentação nos veículos, o que por sua vez levou ao crescimento da demanda por indutores de energia usados nesses circuitos. Para miniaturizar os circuitos da fonte de alimentação, os engenheiros exigem indutores com propriedades específicas que permitem montagem de alta densidade com um alto grau de liberdade em design e supressão de ruído por frequência.
Portanto, Taiyo Yuden comercializou recentemente a série LCQPB, que está em conformidade com AEC Q200. Os indutores da série LCQPB têm uma estrutura sem moldura que resulta em uma pequena pegada. A nova série LCQPB, juntamente com nossa outra série de indutores projetados para aplicativos automotivos, oferece aos nossos clientes mais opções por substância e estrutura e um alto grau de liberdade no design.
Taiyo Yuden se concentra no desenvolvimento de produtos que atendem às necessidades do mercado e continuarão a expandir sua linha de produtos Inductor de energia.
■ Aplicação
Os indutores de potência da série LCQPB são aplicáveis, pois bobinas de estrangulamento e filtros de ruído nos conversores DC-DC em circuitos de potência para sistemas automotivos de corpo e informação.
■ Características
| Número da peça | Tamanho (Lxw) (mm) |
Hum) máx. |
Nominal indutância (μh) |
Indutância tolerância (%) |
Corrente nominal*3*4 (a) máx. | Resistência ao DC (Mω) máx. |
|
| Saturação IDC1 atual*1 |
Temperatura ASSENHO IDC2*2 |
||||||
| LCQPB321919TR22M | 3,2 × 1,9 | 2.15 | 0,22 | ± 20 | 4.1 | 2.7 | 30 |
| LCQPB321919TR29M | 0,29 | 3.7 | 2.5 | 34 | |||
| LCQPB321919TR47M | 0,47 | 3.0 | 2.2 | 43 | |||
| LCQPB321919TR68M | 0,68 | 2.5 | 2.0 | 54 | |||
| LCQPB321919TR88M | 0,88 | 2.3 | 1.9 | 60 | |||
| LCQPB321919T1R0M | 1 | 2.1 | 1.7 | 66 | |||
| LCQPB321919T1R5M | 1.5 | 1.8 | 1.4 | 110 | |||
| LCQPB321919T2R2M | 2.2 | 1.5 | 1.3 | 130 | |||
| LCQPB321919T2R7M | 2.7 | 1.2 | 1.14 | 170 | |||
| LCQPB321919T3R3M | 3.3 | 1.1 | 1.1 | 180 | |||
| LCQPB321919T4R7M | 4.7 | 0,94 | 1.0 | 220 | |||
| LCQPB321919T5R6M | 5.6 | 0,85 | 0,90 | 240 | |||
| LCQPB321919T6R8M | 6.8 | 0,80 | 0,88 | 280 | |||
| LCQPB321919T8R2M | 8.2 | 0,75 | 0,79 | 350 | |||
| LCQPB321919T100K | 10 | ± 10 | 0,70 | 0,775 | 380 | ||
| LCQPB321919T150K | 15 | 0,53 | 0,64 | 520 | |||
| LCQPB321919T220K | 22 | 0,43 | 0,50 | 820 | |||
| LCQPB321919T330K | 33 | 0,35 | 0,36 | 1320 | |||
| LCQPB321919T470K | 47 | 0,30 | 0,31 | 1920 | |||
| LCQPB321919T680K | 68 | 0,25 | 0,28 | 2520 | |||
| LCQPB321919T101K | 100 | 0,20 | 0,25 | 3360 | |||
Para mais informações, visite yuden.co.jp.
